Короткий ответ. Поверхностную трещину в топке заделывают неорганическим составом под материал стенки. Для шамота и керамики подходит LOCTTLF 050 с пределом +1300 °C по техническому паспорту (TDS). Для чугуна и стали берут LOCTTLF 051 A/B, рассчитанный до +980 °C, или LOCTTLF 052 A/B до +1700 °C. Работают только на остывшей печи, а сквозную трещину чинит печник.

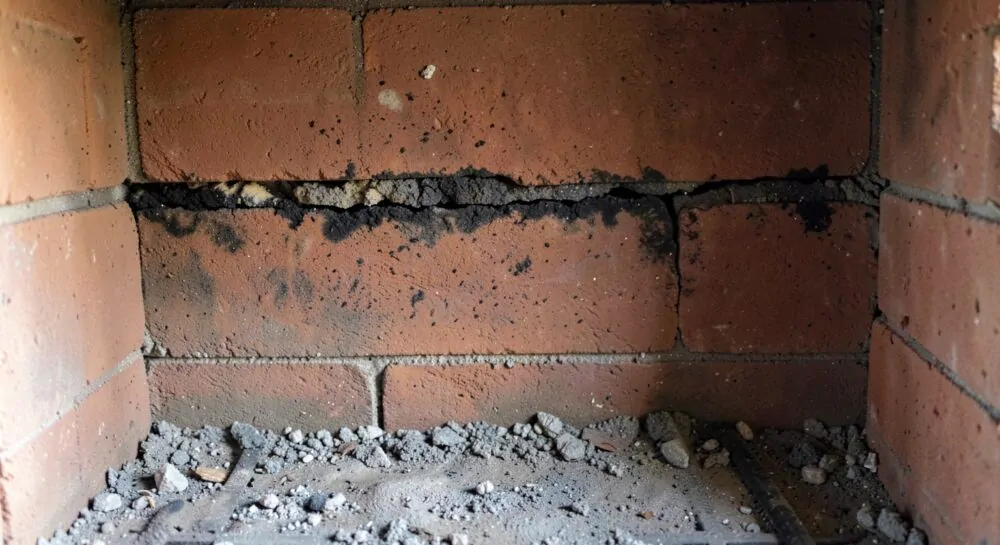

Тонкая тёмная линия на стенке топки сначала кажется следом копоти. Через пару растопок по ней начинает тянуть дымком, а края покрываются сажей. Это трещина, и с каждым циклом нагрева и остывания она растёт.
Надпись «термостойкий» на тюбике из строительного магазина часто вводит в заблуждение. Такие герметики и клеи держат нагрев радиатора или трубы горячей воды, но в зоне открытого огня органическая основа выгорает. Для топки нужен неорганический состав с известным пределом температуры и понятным режимом отверждения.
Статья носит сугубо информационный характер. Мы не несем ответственности за ваши действия. Перед проведением работ всегда сверяйтесь с официальной документацией материалов и оборудования.
Сначала определите, какая это трещина
От этого зависит, хватит ли клея. Поверхностная трещина идёт по лицу кирпича или металла и не проходит стенку насквозь. Её можно расчистить, заполнить составом и продолжать топить печь после положенной выдержки.
Сквозная трещина ведёт себя иначе. При растопке из неё выходит дым в комнату, свет фонаря изнутри топки виден снаружи, края расходятся или кирпич рядом шатается. Такой дефект клеем не закрывают: участок разбирает и перекладывает печник, а металлическую топку он же осмотрит и решит, чинить её или менять.
Состав подбирают под материал топки
Три клея LOCTTLF для печей различаются основой, числом компонентов и материалом, под который они сделаны. Главное при выборе: из чего стенка и насколько близко к ней пламя.
| Параметр | LOCTTLF 050 | LOCTTLF 051 A/B | LOCTTLF 052 A/B |
|---|---|---|---|
| Материал топки | Шамот, керамика, огнеупоры, металл | Металл, сталь | Металл |
| Компоненты | Один | Два, A:B = 2:1 по весу | Два, A:B = 2:1 по весу |
| Предел температуры | до +1300 °C | до +980 °C | до +1700 °C |
| Прочность на сдвиг, сталь-сталь | 81 МПа | 86 МПа | 86 МПа |
| Отверждение | 16 ч при 20–25 °C, затем прогрев | 24 ч при комнатной температуре | 24 ч при комнатной температуре |
| Шов после отверждения | Твёрдый, хрупкий | Твёрдый, хрупкий | Твёрдый, хрупкий |
Кирпичная топка с шамотной футеровкой требует LOCTTLF 050. Для чугунной или стальной стенки выбирают между 051 и 052: второй даёт больший запас по температуре, поэтому его ставят ближе к открытому пламени. Подробности по кирпичу собраны в материале о том, чем склеить шамотный кирпич.
Подготовка трещины
Дождитесь, пока печь полностью остынет, а угли в зольнике погаснут. Все работы с этими составами ведут только на холодной печи. Осмотрите трещину при ярком свете и найдите оба её конца: видимая линия часто короче настоящей.
- Выметите сажу, затем пройдите трещину металлической щёткой до плотного материала.
- Слегка расширьте узкую трещину скребком или абразивом, чтобы состав вошёл внутрь.
- Удалите ржавчину с металла и придайте поверхности шероховатость.
- Обезжирьте место ремонта спиртом или ацетоном и дайте ему высохнуть.
Замешивание, нанесение и отверждение
LOCTTLF 050 однокомпонентный: его достаточно тщательно перемешать в банке из-за возможного осадка. Жизнеспособность около 30 минут при 25 °C. После нанесения шов выдерживают 16 часов, затем прогревают 1 час при +90 °C и 1 час при +150 °C. Без этой термообработки шов не получает заявленных свойств.
У 051 и 052 компонент A порошковый, компонент B жидкий. Их взвешивают и смешивают 2:1 по весу до однородной массы. В TDS допустим диапазон (2–3):1, но рекомендовано именно 2:1. Смесь вдавливают в трещину шпателем и оставляют на 24 часа при комнатной температуре. Ускоренный режим в TDS упомянут без параметров, поэтому надёжнее выдержать полные сутки.
Первая растопка и типичные ошибки
Для LOCTTLF 050 в TDS прямо запрещён резкий нагрев массивных деталей, иначе возможны трещины. Для печи это значит одно: первые растопки после ремонта делают слабыми, небольшими порциями дров. Для двухкомпонентных составов такого запрета нет, но массивная топка всё равно прогревается неравномерно.
- Заделывать трещину на тёплой печи, торопясь к вечерней топке.
- Мешать компоненты 051 или 052 на глаз, хотя пропорция нужна точная.
- Ставить 050 на чугунную стенку без прогрева по режиму.
- Закрывать сквозную трещину слоем клея вместо вызова печника.
- Заливать составом подвижные узлы: отверждённый шов хрупкий и трескается от рывков.

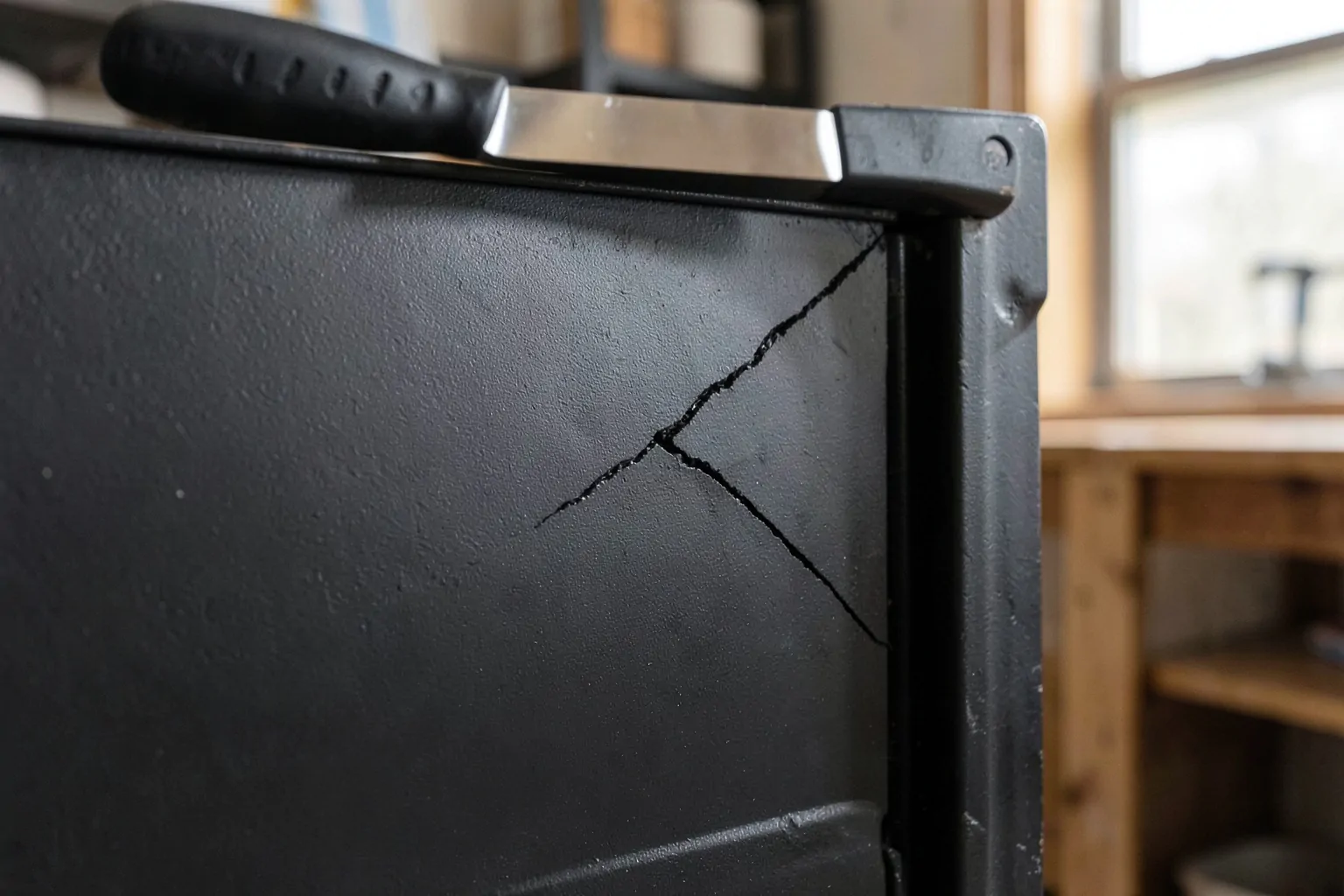

Если топка чугунная и трещина пошла по корпусу или плите, разбор этого случая с выбором между 051 и 052 есть в статье о том, чем заделать трещину в чугунной печи.
Наш выбор
- LOCTTLF 050 для трещины в кирпичной и шамотной топке.
- LOCTTLF 051 A/B для трещины в стальной или чугунной стенке, которая не касается пламени.
- LOCTTLF 052 A/B для металлической стенки в зоне прямого огня. Все три клея относятся к разделу высокотемпературных неорганических клеев.
Где купить
Каждый из трёх составов продаётся поштучно, так что для ремонта своей печи хватит розничного заказа. Бригадам печников и сервисам каминов доступны оптовые цены: ОПТ 1 от 100 шт. и ОПТ 2 от 500 шт. Порядок оплаты и получения заказа объясняет страница об оплате и доставке, а остаток на складе подскажут по телефону со страницы контактов.
