Короткий ответ. Трещину в корпусе или варочной плите чугунной печи заделывают двухкомпонентным неорганическим клеем. LOCTTLF 051 A/B по техническому паспорту (TDS) держит до +980 °C, LOCTTLF 052 A/B до +1700 °C. Эпоксидная холодная сварка здесь не годится, ведь её предел намного ниже нагрева топки. Ремонт ведут на холодной печи, а трещину через всю стенку оценивает печник.

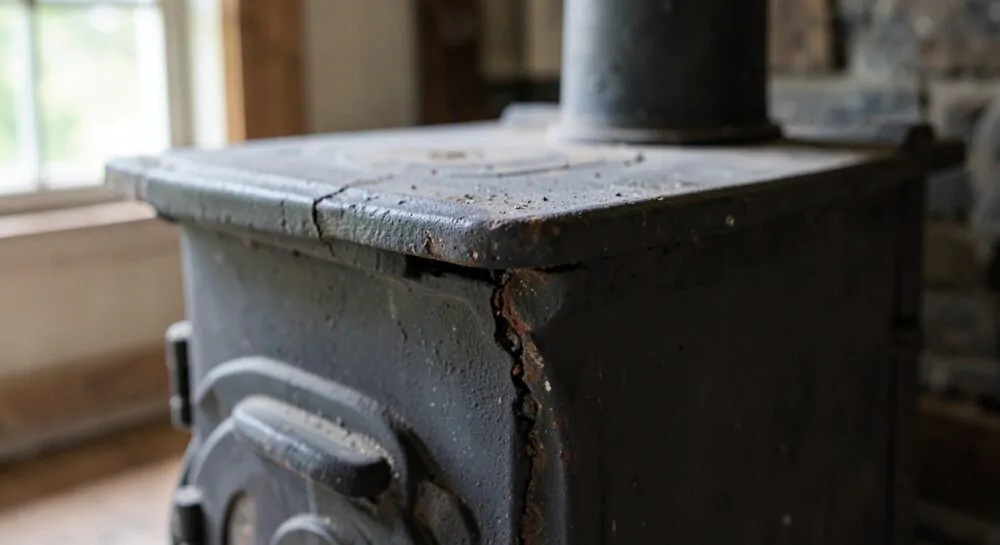

Чугунная буржуйка или каминная топка чаще трескается не от старости, а от перепада температур. На раскалённую плиту пролили воду, зимой разожгли промёрзшую печь сразу на полную, ударили по горячей дверце поленом. Хрупкий металл не тянется, как сталь, и отвечает тонкой трещиной от кромки.
Обычная ремонтная масса для металла рассчитана на умеренный нагрев. В корпусе работающей печи она размягчается, темнеет и отходит пластом уже в первый сезон. Для топки нужен неорганический состав, который после отверждения выдерживает открытый жар и не выгорает.
Статья носит сугубо информационный характер. Мы не несем ответственности за ваши действия. Перед проведением работ всегда сверяйтесь с официальной документацией материалов и оборудования.
Почему эпоксидная масса не подходит для топки
Холодный ремонт чугуна без сварки хорошо работает на корпусах насосов, крышках редукторов и станинах. Этот путь подробно описан в статье о том, как отремонтировать чугунную деталь, если сварка невозможна. У печи другая задача: стенка топки нагревается сильнее любого насоса, поэтому решает не столько прочность, сколько предел температуры.
Эпоксидная масса для чугуна LOCTTLF L-111 A/B рассчитана на диапазон от −60 °C до +160 °C. Для топки этого мало, поскольку корпус печи прогревается выше и полимер теряет сцепление с металлом. Цианоакрилатные клеи отпадают по той же причине.
051 или 052: какой выбрать
Оба состава неорганические, двухкомпонентные и отверждаются с незначительной усадкой. Коэффициент линейного расширения у них близок к стальному, так что шов меньше страдает от циклов нагрева и остывания. Разница в температурном пределе.
| Параметр | LOCTTLF 051 A/B | LOCTTLF 052 A/B |
|---|---|---|
| Термостойкость | до +980 °C | до +1700 °C |
| Прочность на сдвиг, сталь-сталь | 86 МПа | 86 МПа |
| Соотношение A:B по весу | 2:1 | 2:1 |
| Стандартное отверждение | 24 ч при комнатной температуре | 24 ч при комнатной температуре |
| Шов после отверждения | Твёрдый, хрупкий | Твёрдый, хрупкий |
| Где уместен в печи | Корпус, бока, задняя стенка | Зона прямого пламени, плита над огнём |
Практическое правило простое. Если трещина проходит там, где металл раскаляется докрасна или касается пламени, берите 052 с большим запасом. Среди областей применения этого клея прямо названы фиксация и ремонт деталей в печах. Для боковин и задней стенки, которые греются слабее, достаточно 051. Если не уверены, насколько сильно греется участок, выбирайте состав с запасом.
Подготовка чугуна
Ремонт начинают только на полностью остывшей печи. Старый чугун пропитан сажей и нагаром, а в порах держится влага, поэтому подготовка занимает больше времени, чем само нанесение.
- Зачистите зону вокруг трещины металлической щёткой или абразивом до светлого металла.
- Найдите оба конца трещины при ярком свете: видимая линия часто короче реальной.
- Создайте шероховатость абразивом и удалите ржавчину даже из мелких раковин вокруг трещины.
- Обезжирьте место ремонта и дайте ему просохнуть в тёплом помещении.
Смешивание, нанесение и отверждение
Компонент A порошковый, компонент B жидкий. Взвесьте их в соотношении 2:1 на электронных весах с шагом в один грамм и перемешайте до однородности. В TDS допустим диапазон от 2:1 до 3:1, но пропорцию нужно соблюдать точно, поэтому взвешивание надёжнее отмеривания ложкой.

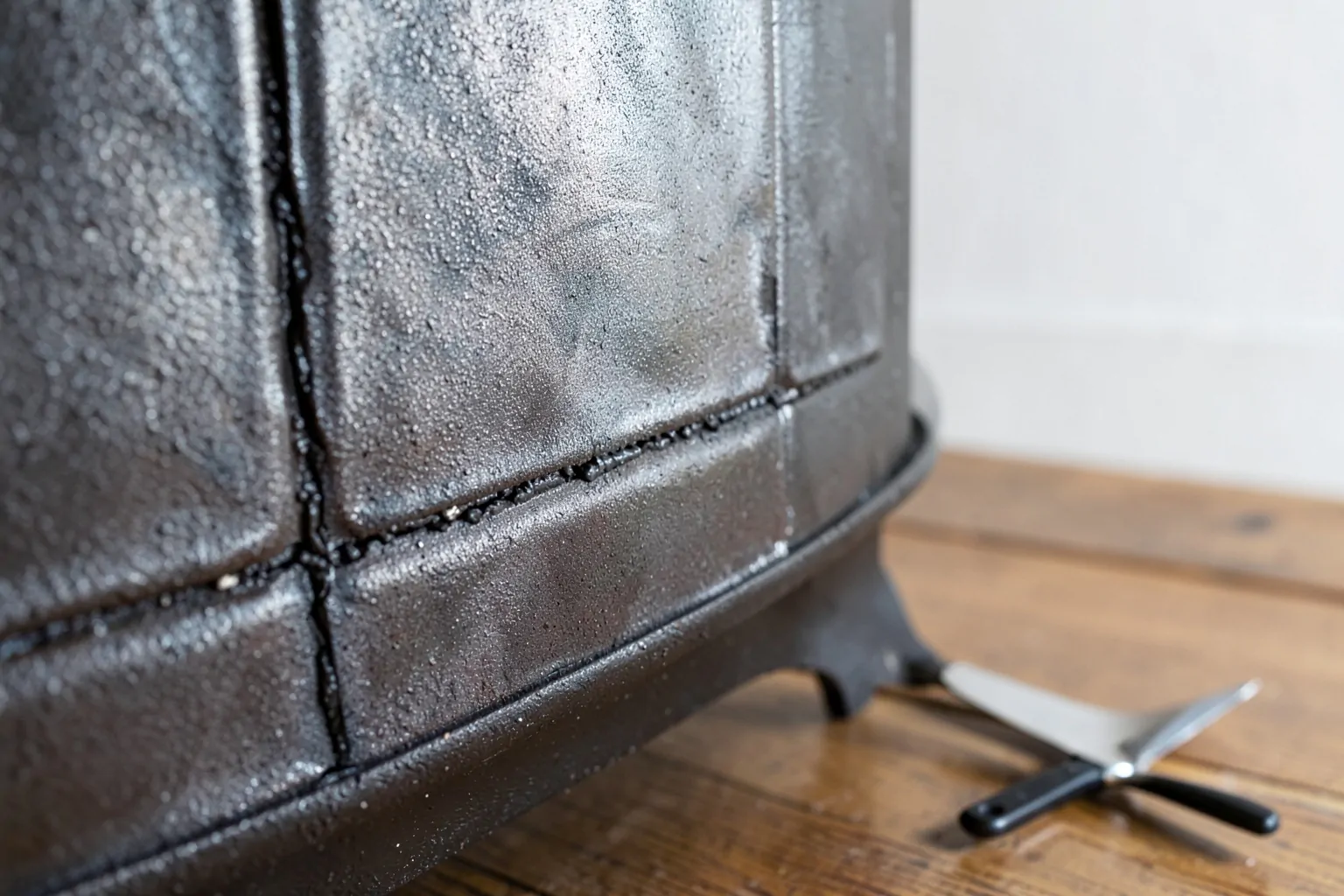

Вдавите смесь в трещину шпателем, заполняя её по всей длине, и разровняйте с небольшим нахлёстом на чистый металл. Стандартное отверждение длится 24 часа при комнатной температуре. В TDS ускоренный режим упомянут без цифр, поэтому печь не разжигают раньше полных суток, а первую растопку делают слабой.
Типичные ошибки при ремонте
- Мазать состав поверх сажи, не зачистив металл: шов отходит вместе с нагаром.
- Смешивать компоненты на глаз и получать рыхлую или пересохшую массу.
- Растапливать печь в тот же вечер, не выдержав 24 часа.
- Брать 051 для участка, который раскаляется докрасна, когда там нужен запас 052.
Когда клей не спасёт печь
Клей закрывает трещину, но не возвращает металлу прочность. Состав 051 рассчитан на статические нагрузки, поэтому ремонт не годится там, где деталь постоянно двигается или принимает удары.
- Трещина прошла через всю стенку топки, и при растопке из неё идёт дым.
- Кусок корпуса или плиты отвалился либо края трещины разошлись.
- Плита прогнулась или просела под посудой.
- Трещина идёт через крепление дымохода или петлю дверцы.
В этих случаях печь не топят до осмотра печником: он решит, менять ли деталь или всю печь. Отдельный случай с дверцей и колосником описан в материале о том, чем приклеить колосник и дверцу печи.
Наш выбор
- LOCTTLF 051 A/B для трещины в корпусе, боковинах и задней стенке печи.
- LOCTTLF 052 A/B для плиты над огнём и других участков, которых касается пламя. Оба клея входят в раздел высокотемпературных неорганических составов.
Где купить
Комплект для ремонта одной печи берут в розницу, а мастерским по обслуживанию печей и каминов выгоднее закупаться оптом: ОПТ 1 от 100 шт., ОПТ 2 от 500 шт. Условия отправки транспортной компанией и способы расчёта перечислены на странице оплаты и доставки. Наличие крупной партии уточните, связавшись с менеджером.
